MRCSerries AtualTRansformer
As séries MRC são da estrutura do tipo retangular do transformador de corrente para uso geral.
Recurso
Está em conformidade com a maioria do padrão internacional
Faixa de proporção ampla:de 5\/5a a 6000\/5a
Várias aula de precisão:{{0}}. 2s a 3.0
Condutores primários:cabo ou barramento

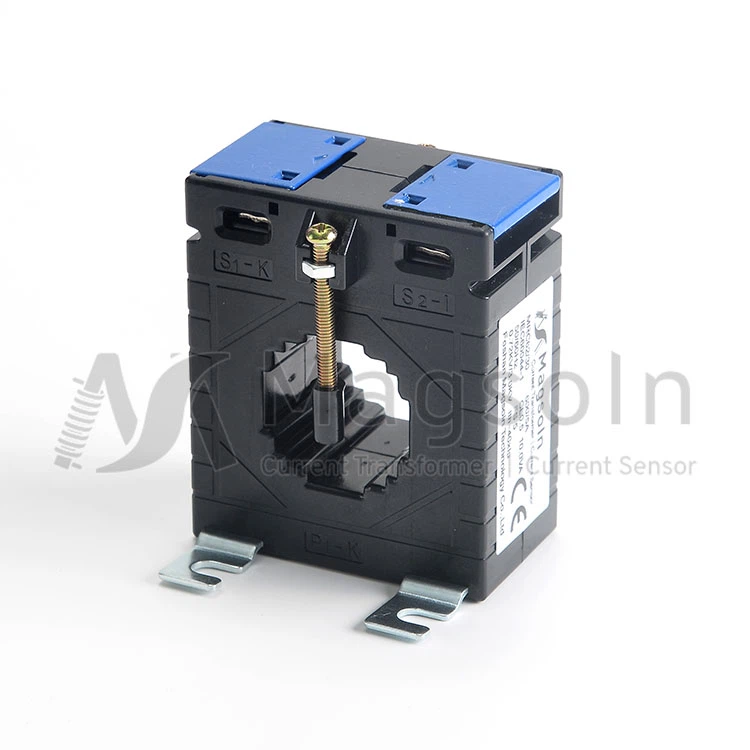

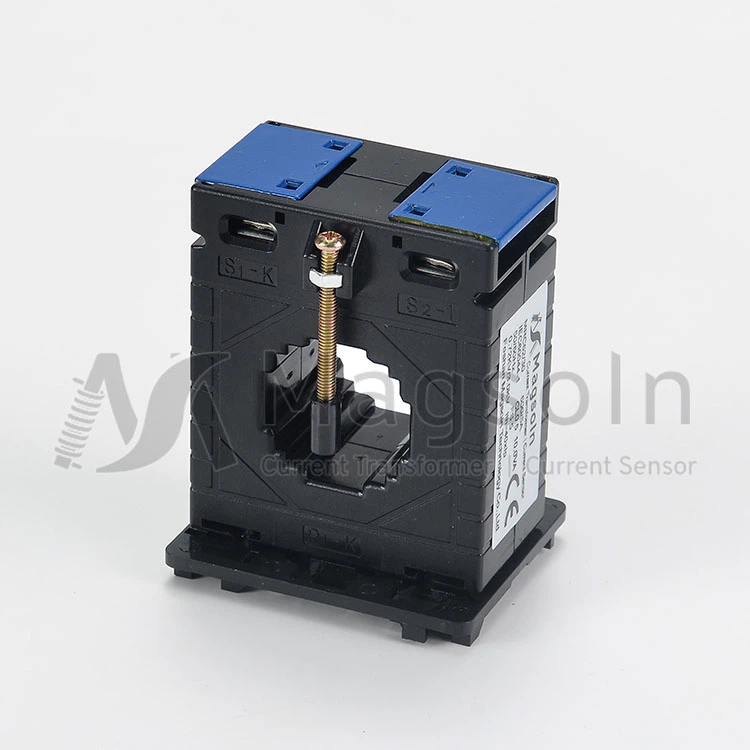

Fácil de instalar:Montagem de Dinrail ou pés de metal (veja fotos)
Vários produtos linha:numerosos modelos padrão e soluções alfandegárias por solicitação
Baixo custo
Especificações técnicas
| Padrões compatíveis com | IEC\/en 60044-1, iec\/en 61869-2, vde 0414-1, bs7626, bs3938 |
| Corrente primária nominal | 5a a 6000a |
| Corrente secundária nominal | 5A (1A a pedido) |
| Tamanho da carga | 0-100 VA |
| Freqüência | 50\/60Hz |
| Classe de precisão | classe {{0}}. 2, 0. 2s, 0. 5, 0. |
| Fator de segurança | FS5, FS10, FS15 |
| Corrente de sobrecarga | 1.2 X IP (Corrente Primária Classificada) |
| Corrente térmica de curto período de tempo | 60 x IP (Corrente Primária Classificada), 1s |
| Tensão do sistema | 0. 72kv |
| Suportar voto |
4. 0 kv \/50Hz \/1Minute |
| Classe de isolamento |
E (120 graus) (para a classe F ou H a pedido) |
| Material de moradia | PC ou PET não inflamável, ul 94- v -0 |
| Proteção | Ip 00 |
| Temperatura operacional | -25 grau para +85 grau |
| Temperatura de armazenamento | -20 grau para +70 grau |
Aplicativo
Medição e monitoramento de corrente e energia em metros de Watthour; Painel de controle, painel de controle, quadro de distribuição
Sistema de automação e controle industrial. Relés, disjuntores, sistema de controle de motores.
Sistema de Energia Renovável. EGIVERIROS PV SOLAR DO EG, Turbinas eólicas e carros EV, estações de armazenamento de energia.
Sistema de distribuição de energia e sistema de micrograde
Análise de qualidade de energia em redes de baixo voto, data centers e dispositivos médicos
Submetimento em sistemas HVAC e cobrança de tenaut
Lista de especificações como abaixo
|
Modelo No. |
Proporção atual |
Ficha de dados |
Carga classificada |
Classe de precisão |
Max.trough- Dimensões do furo (mm) |
|
|
cabo |
barramento |
|||||
|
MRC45\/14 |
40/5A~300/5A |
0~7.5 |
0.5/1.0/3.0 |
ø14.0 |
||
|
MRC45\/21 |
50/5A~400/5A |
0~5.0 |
0.5/1.0/3.0 |
ø21.8 |
||
|
MRC50\/30 |
100/5A~600/5A |
0~5.0 |
0.5/1.0 |
ø26 |
30.5X11 |
|
|
MRC62W |
5/5A~150/5A |
0-12.5 |
0.2/0.2S/0.5/0.5S/1.0 |
15X10 |
||
|
MRC62\/20 |
50/5A~600/5A |
0~15.0 |
0.2/0.2S/0.5/0.5S/1.0 |
ø22.0 |
||
|
MRC62\/30 |
100/5A~800/5A |
0~15.0 |
0.2/0.2S/0.5/0.5S/1.0 |
ø30.0 |
31X11 |
|
|
MRC62\/40 |
100/5A~800/5A |
0~10.0 |
0.2/0.2S/0.5/0.5S/1.0 |
ø31.0 |
41X11 |
|
|
MRC74\/40 |
100/5A~1000/5A |
0~15.0 |
0.2/0.2S/0.5/0.5S/1.0 |
ø35.0 |
41X11 |
|
|
MRC74\/50 |
100/5A~1000/5A |
0~15.0 |
0.2/0.2S/0.5/0.5S/1.0 |
ø41.0 |
50X12.0 |
|
|
MRC80\/30 |
30/5A~1000/5A |
0~20.0 |
0.2/0.2S/0.5/0.5S/1.0 |
ø35.0 |
41x11 |
|
|
MRC80\/40 |
50/5A~1000/5A |
0~15.0 |
0.2/0.2S/0.5/0.5S/1.0 |
ø30.0 |
41x11 |
|
|
MRC -86\/60 |
200/5A~1600/5A |
0~20.0 |
0.2/0.2S/0.5/0.5S/1.0 |
ø51.0 |
61x13 |
|
|
MRC104\/60 |
250/5A~1600/5A |
0~45.0 |
0.2/0.2S/0.5/0.5S/1.0 |
ø50.0 |
62x14 |
|
|
MRC104\/80 |
250/5A~2000/5A |
0~30.0 |
0.2/0.2S/0.5/0.5S/1.0 |
ø65.0 |
86X13 |
|
|
MRC140\/100 |
500/5A~4000/5A |
0~60.0 |
0.2/0.2S/0.5/0.5S/1.0 |
ø86.0 |
140X31 |
|
