Ei! Como fornecedor de transformadores de corrente de bucha, muitas vezes sou questionado sobre como esses bad boys diferem dos transformadores de corrente normais. Então, pensei em dedicar alguns minutos para explicar isso para você de uma forma que seja fácil de entender.

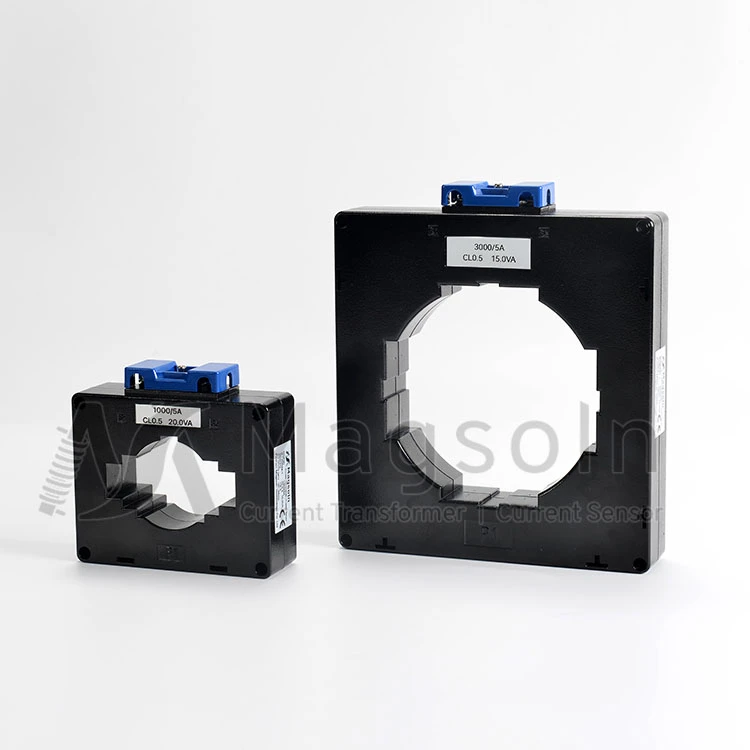

Vamos começar com o básico. Um transformador de corrente (TC) é um dispositivo usado para medir corrente elétrica. Ele reduz a alta corrente em um circuito para um nível mais baixo e mais gerenciável, que pode ser medido com segurança por instrumentos como amperímetros, wattímetros e relés. Existem diferentes tipos de transformadores de corrente, incluindoTransformador de corrente de uso geral,Transformadores CT, eTransformador de corrente tipo janela. Mas hoje vamos nos concentrar nas diferenças entre os transformadores de corrente com buchas e os mais “normais”.
Projeto Físico
Uma das diferenças mais óbvias entre um transformador de corrente de bucha e um transformador de corrente normal é o seu design físico. Um transformador de corrente normal geralmente é um dispositivo independente. Ele pode ser instalado em vários locais dentro de um sistema elétrico, como em gabinetes de distribuição ou em linhas de energia. Você pode montá-lo facilmente em um painel ou barramento usando hardware apropriado.
Por outro lado, um transformador de corrente de bucha é integrado à bucha de um equipamento de alta tensão, como um transformador de potência ou um disjuntor. A bucha é uma estrutura isolante que permite a passagem de um condutor de alta tensão por uma superfície aterrada, como o tanque de um transformador. O transformador de corrente está embutido na bucha, portanto é parte integrante do equipamento. Este projeto torna o transformador de corrente de bucha mais compacto e eficiente em termos de espaço, especialmente em aplicações de alta tensão onde o espaço geralmente é escasso.
Instalação
O processo de instalação desses dois tipos de transformadores de corrente também é bastante diferente. Instalar um transformador de corrente normal é relativamente simples. Você só precisa ter certeza de que o condutor primário passa pelo centro do núcleo do TC. Isso pode ser feito fixando o TC ao redor do condutor (no caso de um TC de núcleo dividido) ou passando o condutor através de um TC tipo janela. Uma vez instalado, você conecta o enrolamento secundário ao dispositivo de medição ou proteção e pronto.
Instalar um transformador de corrente de bucha é um jogo totalmente diferente. Por fazer parte da bucha, necessita ser instalado durante a fabricação ou grandes manutenções do equipamento de alta tensão. Requer habilidades especializadas e conhecimento de isolamento de alta tensão e procedimentos de instalação. A bucha com o transformador de corrente integrado deve ser cuidadosamente alinhada e conectada ao restante do sistema elétrico para garantir operação adequada e segurança.
Aplicativo
As aplicações dos transformadores de corrente de bucha e dos transformadores de corrente normais também variam. Os transformadores de corrente normais são usados em uma ampla variedade de sistemas elétricos, desde pequenas plantas industriais até grandes redes de energia. Eles são ótimos para medição de corrente de uso geral e proteção em aplicações de baixa a média tensão. Por exemplo, eles podem ser usados para monitorar a corrente em um painel de distribuição para garantir que as cargas estejam equilibradas e dentro da capacidade nominal do sistema.
Os transformadores de corrente de bucha, por outro lado, são usados principalmente em aplicações de alta tensão. Eles são comumente encontrados em transformadores de potência, disjuntores de alta tensão e outros equipamentos elétricos de grande escala. Nessas aplicações, eles são usados para medição precisa de corrente e proteção do próprio equipamento de alta tensão. Por exemplo, em um transformador de potência, o transformador de corrente de bucha pode ser usado para monitorar a corrente que entra e sai do transformador, o que é crucial para detectar falhas e garantir a operação segura do transformador.
Precisão e Desempenho
Quando se trata de precisão e desempenho, ambos os tipos de transformadores de corrente são projetados para fornecer medição de corrente confiável. No entanto, os transformadores de corrente com buchas geralmente oferecem maior precisão em aplicações de alta tensão. Isso ocorre porque eles são projetados especificamente para ambientes de alta tensão e são otimizados para funcionar com condutores de alta corrente que passam pela bucha.
Os transformadores de corrente normais também podem fornecer boa precisão, mas seu desempenho pode ser afetado por fatores como a proximidade de outros condutores, interferência magnética e qualidade da instalação. Em aplicações de alta tensão, a precisão de um transformador de corrente normal pode não ser suficiente para tarefas críticas de proteção e medição.
Custo
O custo é outro fator a considerar. Os transformadores de corrente normais são geralmente mais econômicos, especialmente para aplicações de baixa a média tensão. Eles são produzidos em massa e o processo de fabricação é relativamente simples, o que mantém o custo baixo. Você pode encontrar uma ampla variedade de transformadores de corrente normais em diferentes faixas de preço, dependendo de sua classe de precisão, corrente nominal e outros recursos.
Os transformadores de corrente com bucha, por outro lado, são mais caros. A integração na bucha requer processos de fabricação mais complexos e materiais de maior qualidade para garantir isolamento e desempenho adequados em ambientes de alta tensão. Além disso, como são frequentemente usados em equipamentos de alto valor, o custo de qualquer falha ou mau funcionamento é muito maior, por isso precisam ser da mais alta qualidade.
Manutenção
Os requisitos de manutenção para estes dois tipos de transformadores de corrente também são diferentes. Os transformadores de corrente normais são relativamente fáceis de manter. Você pode inspecioná-los visualmente em busca de sinais de danos, como rachaduras no isolamento ou conexões soltas. Se necessário, você também pode testar a continuidade e a precisão do enrolamento secundário usando equipamento de teste apropriado. E se um transformador de corrente normal falhar, ele geralmente pode ser facilmente substituído sem afetar muito o restante do sistema elétrico.
A manutenção de um transformador de corrente de bucha é mais complicada. Por fazer parte do equipamento de alta tensão, qualquer trabalho de manutenção ou reparo deve ser realizado por pessoal altamente treinado. A bucha precisa ser cuidadosamente inspecionada quanto à integridade do isolamento e o próprio transformador de corrente precisa ser testado in situ. Se um transformador de corrente de bucha falhar, pode ser necessário o desligamento de todo o equipamento de alta tensão para reparo ou substituição, o que pode ser um processo caro e demorado.
Características Elétricas
Em termos de características elétricas, a corrente primária de um transformador de corrente normal pode variar amplamente, de alguns amperes a vários milhares de amperes, dependendo da aplicação. A corrente secundária é geralmente padronizada para 1A ou 5A, o que a torna compatível com a maioria dos dispositivos de medição e proteção.
Os transformadores de corrente de bucha são normalmente projetados para classificações de corrente primária muito altas, geralmente na faixa de milhares de amperes. Isso ocorre porque eles são usados em sistemas de energia de alta tensão onde grandes quantidades de corrente fluem. A corrente secundária de um transformador de corrente de bucha também segue os valores padrão de 1A ou 5A, mas os requisitos de precisão são frequentemente mais rigorosos devido à natureza crítica das aplicações de alta tensão.
Conclusão
Portanto, como você pode ver, existem várias diferenças importantes entre um transformador de corrente de bucha e um transformador de corrente normal. Desde o projeto físico e instalação até a aplicação, precisão, custo e manutenção, cada tipo tem suas próprias características e vantagens exclusivas.
Se você está procurando um transformador de corrente, é importante considerar cuidadosamente seus requisitos específicos. Para aplicações de baixa a média tensão onde o espaço não é uma grande preocupação e você precisa de uma solução de medição de corrente de uso geral, um transformador de corrente normal pode ser a melhor opção. Mas se você estiver lidando com equipamentos de alta tensão e precisar de uma solução de medição de corrente compacta e integrada com alta precisão, então um transformador de corrente de bucha é provavelmente o que você precisa.
Como fornecedor de transformadores de corrente com buchas, estou aqui para ajudá-lo a fazer a escolha certa para o seu sistema elétrico. Se você tiver dúvidas sobre especificações técnicas, instalação ou desempenho, sinta-se à vontade para entrar em contato. Podemos trabalhar juntos para encontrar a melhor solução para suas necessidades. Se você estiver interessado em adquirir transformadores de corrente com buchas ou apenas quiser saber mais, não hesite em nos contatar para uma discussão detalhada.
