Ei! Como fornecedor de transformadores de corrente de montagem em PCB, vi meu quinhão de problemas com esses pequenos dispositivos bacanas. Hoje, vou orientá -lo como solucionar problemas de um transformador de corrente de montagem de PCB com problemas.
Compreendendo o básico
Primeiro, vamos rapidamente repassar o que é um transformador de corrente de montagem em PCB. É um tipo de transformador projetado para ser montado diretamente em uma placa de circuito impresso (PCB). Seu trabalho principal é medir a corrente alternada (CA) em um circuito, transformando um alto nível de corrente em um nível de corrente proporcional e mais gerenciável que pode ser facilmente medido por outros componentes na placa.
Existem diferentes tipos de transformadores de corrente, como oTransformador de corrente de alta frequência, Assim,Transformador de corrente de fluxo zero, eTransformador de corrente de sequência zero. Cada tipo tem suas próprias características e aplicativos exclusivos, mas as etapas básicas de solução de problemas são bastante semelhantes em geral.
Etapa 1: Inspeção visual
A primeira coisa que você quer fazer quando suspeitar de um problema com o seu transformador de corrente de montagem em PCB é dar um bom visual uma vez - acabou. Procure quaisquer sinais óbvios de dano, como peças rachadas ou quebradas, marcas queimadas ou conexões soltas. Às vezes, um problema físico simples pode ser a causa raiz do problema.
Verifique as juntas de solda no transformador. Se eles parecerem maçantes, tenham uma textura áspera ou pareçam rachados, isso pode significar que há uma conexão elétrica ruim. Em alguns casos, você poderá corrigir isso soldando as juntas. Apenas verifique se você está usando o tipo certo de solda e que não está superaquecendo o transformador no processo.
Além disso, olhe para a fiação. Existem fios ou fios desgastados que se soltaram de seus terminais? Nesse caso, você precisará reparar ou substituir a fiação para recuperar as coisas em funcionamento.
Etapa 2: verifique a entrada e saída
Depois de fazer a inspeção visual, é hora de começar a testar o desempenho elétrico do transformador. Você precisará de um multímetro para esta etapa.
Primeiro, defina seu multímetro para medir a corrente CA. Em seguida, conecte o multímetro à entrada do transformador de corrente. Verifique se você está seguindo a polaridade correta, se aplicável. A corrente de entrada deve estar dentro do intervalo especificado para o transformador. Se a corrente de entrada estiver muito fora, pode ser um sinal de um problema a montante no circuito.
Em seguida, meça a corrente de saída do transformador. Compare a corrente de saída medida com a saída esperada com base na proporção de voltas do transformador. A proporção de voltas é a proporção do número de voltas no enrolamento primário para o número de voltas no enrolamento secundário. Por exemplo, se a proporção de voltas for 100: 1 e você ter uma corrente de entrada de 100 amperes, deve esperar uma corrente de saída de 1 amp (assumindo condições ideais).
Se a corrente de saída for significativamente diferente do que você espera, pode haver um problema com o próprio transformador. Pode ser um problema com o enrolamento, como um circuito curto ou um circuito aberto.
Etapa 3: teste para resistência ao isolamento
Outro teste importante que você pode fazer é medir a resistência ao isolamento do transformador. Isso ajudará você a determinar se há alguma corrente de vazamento entre os enrolamentos ou entre os enrolamentos e o núcleo do transformador.
Defina seu multímetro para medir a resistência e conectá -lo entre o enrolamento primário e o enrolamento secundário, e também entre cada enrolamento e o núcleo do transformador. A resistência ao isolamento deve ser muito alta, normalmente na faixa Mega - Ohm. Se a resistência ao isolamento for baixa, isso pode significar que há uma quebra no isolamento, o que pode levar a shorts elétricos e outros problemas.
Etapa 4: procure superaquecimento
O superaquecimento pode ser um grande problema para os transformadores de corrente de montagem em PCB. Pode fazer com que o isolamento quebre, danifique os enrolamentos e até levar a uma falha completa do transformador.
Se o transformador parecer quente ao toque durante a operação normal, poderá haver um problema. Verifique se há sinais de sobrecarga no circuito. A corrente de entrada é muito alta? Existem outros componentes no circuito que desenham muita energia?
Você também pode verificar a ventilação em torno do transformador. Se estiver sendo bloqueado por outros componentes ou se não houver circulação de ar suficiente, pode fazer com que o transformador superaqueça. Verifique se há espaço suficiente ao redor do transformador e se o PCB possui orifícios de ventilação adequados.
Etapa 5: Verifique se há interferência magnética
Os transformadores de corrente de montagem em PCB são sensíveis a campos magnéticos. Se houver outros componentes magnéticos próximos, como motores, solenóides ou outros transformadores, eles poderão interferir na operação do transformador de corrente.
Tente afastar o transformador de quaisquer fontes potenciais de interferência magnética e veja se o problema persiste. Você também pode usar materiais de blindagem magnética para reduzir o impacto de campos magnéticos externos.
Etapa 6: consulte a documentação do fabricante
Se você passou por todas as etapas acima e ainda está tendo problemas para solucionar o transformador, é uma boa ideia consultar a documentação do fabricante. A folha de dados do transformador deve ter informações detalhadas sobre suas especificações, condições operacionais e dicas de solução de problemas.
Você também pode entrar em contato com a equipe de suporte técnico do fabricante. Eles terão mais conhecimento em profundidade sobre o produto e poderão fornecer orientações adicionais sobre como corrigir o problema.
Conclusão
Solução de problemas de um transformador de corrente de montagem PCB com mau funcionamento pode ser um desafio, mas, seguindo essas etapas, você poderá identificar e corrigir problemas mais comuns. Lembre -se, se você ainda está tendo problemas depois de tentar de tudo, não hesite em procurar ajuda.

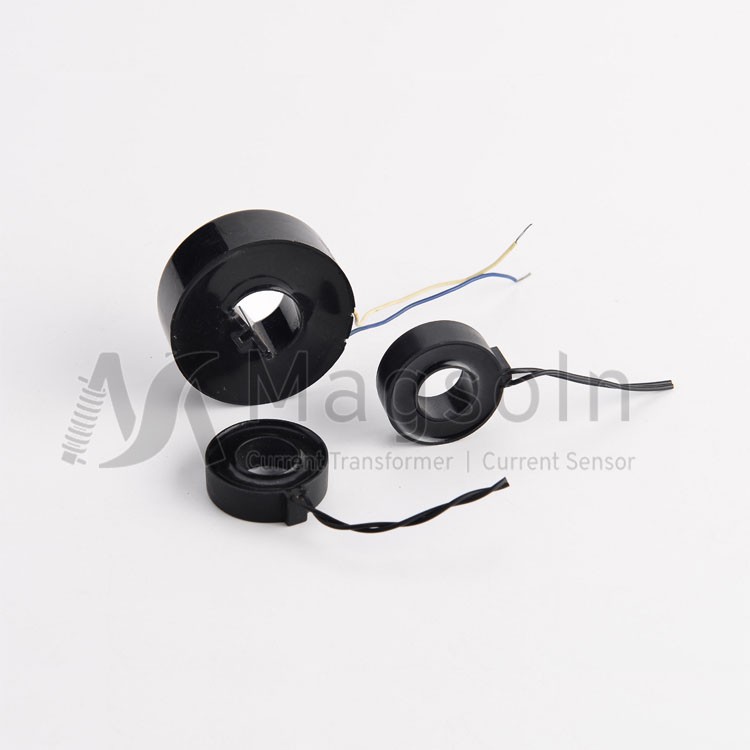

Se você estiver no mercado de transformadores de corrente de montagem de PCB de alta qualidade, temos você coberto. Oferecemos uma ampla gama de transformadores atuais para atender às suas necessidades específicas. Se você precisa de umTransformador de corrente de alta frequência, aTransformador de corrente de fluxo zero, ou aTransformador de corrente de sequência zero, podemos fornecer o produto certo a um preço competitivo.
Se você estiver interessado em aprender mais ou deseja iniciar uma discussão de compras, informe -nos. Estamos sempre felizes em falar sobre seus requisitos e ajudá -lo a encontrar a melhor solução para o seu projeto.
