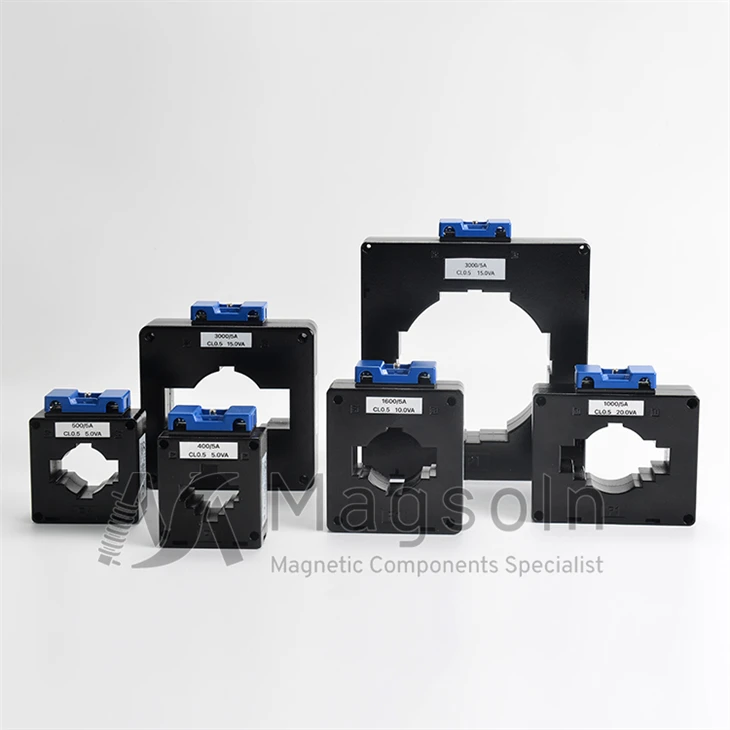

transformador de corrente de proteção
transformador de corrente de proteção é um transformador de corrente usado para transmitir sinais para dispositivos de proteção e controle.
Classificação
De acordo com o tipo de sinal fornecido para os relés de proteção, os transformadores de corrente de proteção são divididos em duas categorias principais: tipo de sinal de estado-estacionário e tipo de sinal-transiente.
Tipo de sinal de estado-estável:inclui principalmente transformadores de corrente de proteção de classe P-, classe PR-, classe PX-e classe PXR-.
Tipo de sinal-transitório:inclui principalmente transformadores de corrente de proteção transitória de classe TPX-, classe TPY-e TPZ-classe.
Diretrizes para seleção de transformadores de corrente de proteção
(1) O arranjo do TC de proteção deve evitar qualquer zona morta na área de proteção principal. A alocação do enrolamento secundário deve evitar uma lacuna de proteção quando um conjunto de proteção estiver fora de serviço.
(2) Dois sistemas de proteção independentes devem utilizar enrolamentos secundários separados. A proteção principal e de backup dentro de cada sistema pode compartilhar um enrolamento secundário.
(3) O TC de proteção deverá ter características e parâmetros adequados. CTs classe P-e TP{3}}classe não devem ser usados juntos no mesmo grupo de proteção diferencial.
(4) Para corresponder às características de excitação da proteção diferencial do lado do gerador, os TCs em ambos os lados devem ter o mesmo modelo e parâmetros.
(5) Para proteção diferencial de transformador de serviço de estação de alta-tensão, são recomendados TCs de classe P-ou PR{3}}classe. Os TCs do lado de alta-tensão, utilizados para proteção diferencial do gerador ou do transformador principal, devem ter as mesmas características daqueles da proteção do circuito principal do gerador.
