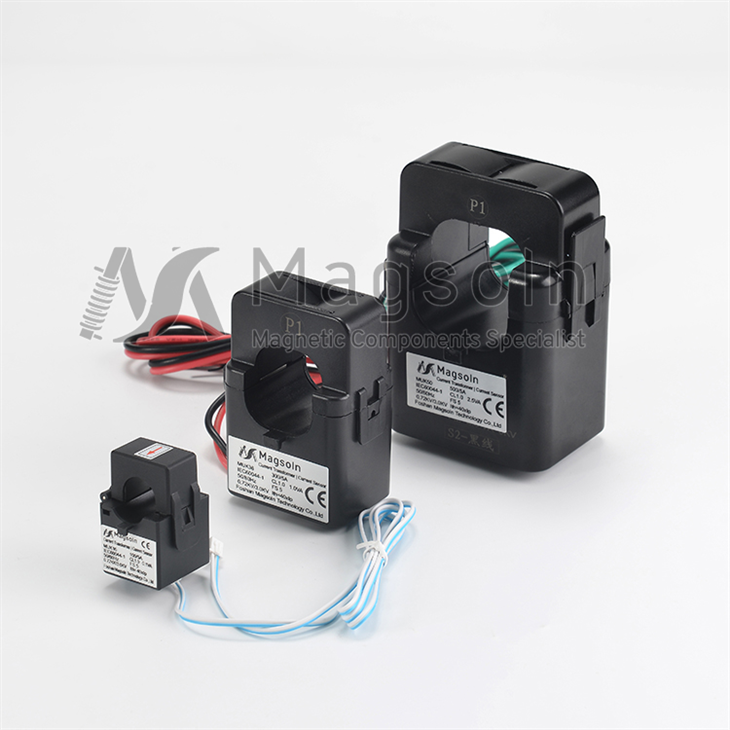

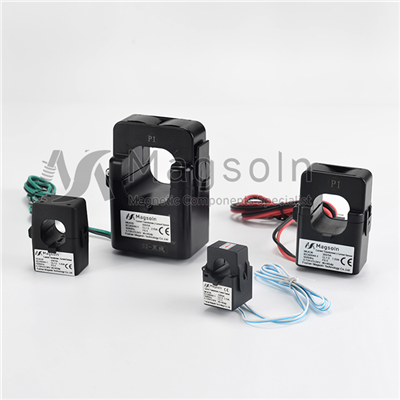

Transformador CT dividido

Instalação fácil do transformador CT dividido, clipe firme, apertado e seguro

Projeto aberto:O design exclusivo-de núcleo dividido oferece uma excelente solução para modernização do sistema, fácil de instalar e testar.
Materiais de qualidade:Carcaça-retardadora de chamas, resistente a altas-temperaturas, anti{2}}envelhecimento, segura e confiável.
Boa estabilidade:O enrolamento totalmente em cobre com processo de encapsulamento garante precisão e estabilidade-de longo prazo.
Alta precisão:Cada unidade passa por pelo menos duas inspeções completas antes do envio para garantir a precisão.

Habitação:PC-retardador de chama (UL94-V0)
Fio condutor:Padrão de 1 m (personalizável)
Erro de ângulo de fase:Menor ou igual a ±60 minutos
Isolamento:2,5 kV / 1 mA / 1 min
Resistência:Maior ou igual a 100 MΩ @ DC 500 V
Enrolamento:99,9% cobre puro (Ø 0,56 mm)
Classe de precisão: 0.5
Razão Atual: 100–2000 / 5 A
Faixa de medição:10–120% em

Ideal para projetos de retrofit, design compacto e fácil instalação.
Pode ser instalado-no local sem queda de energia.
Também adequado para outros projetos de atualização de sistema.

Com fácil instalação, desempenho estável e instalação ao vivo sem cabos móveis,
é amplamente utilizado em medidores de energia, retrofit de engenharia, painéis de distribuição, gabinetes de capacitores, painéis de controle e caixas de distribuição de energia.

1. Selecione a relação de corrente nominal do TC de acordo com a corrente medida. A corrente nominal primária deve ser superior à corrente real. Certifique-se também de que a tensão nominal do TC corresponda à tensão do sistema.

2. O amperímetro CA usado com o TC deve ter uma faixa de 5 A. A escala do medidor é baseada na corrente nominal primária do TC, portanto a relação do TC deve corresponder ao medidor.

3. A potência consumida pelo dispositivo de medição não deve exceder a carga nominal do TC.

4. Conecte o primário do TC em série com o circuito medido e o secundário ao instrumento de medição.

5. O secundário e o núcleo do TC devem estar devidamente aterrados.

6. O secundário do TC nunca deve estar em circuito-aberto.
